Bảng tích hợp cách nhiệt khô

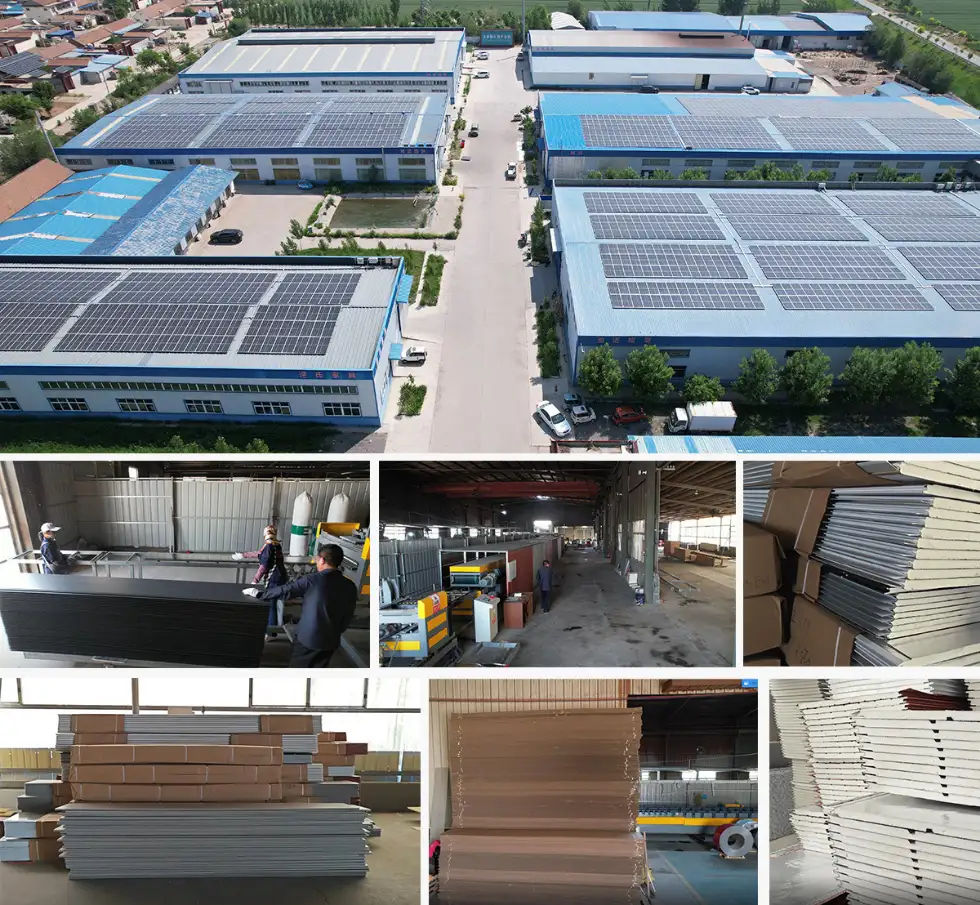

Jason Building Materials cung cấp các tấm tích hợp cách nhiệt treo khô chất lượng cao. Có sẵn thông qua bán hàng và bán buôn trực tiếp tại nhà máy, chúng tôi cung cấp các giải pháp tùy chỉnh phù hợp với các dự án xây dựng cụ thể.

Ưu điểm sản phẩm

1. Tích hợp cách nhiệt và trang trí tường ngoại thất

Các dự án tường ngoại thất truyền thống thường yêu cầu xử lý riêng các lớp cách nhiệt, bảo vệ và trang trí; ngược lại, Bảng tích hợp cách nhiệt treo khô hợp nhất nhiều chức năng này thành một sản phẩm thống nhất.

2. Thích hợp cho việc xây dựng tường ngoại thất nhanh chóng

Các tấm được xử lý và ép trong nhà máy, việc lắp đặt chủ yếu được thực hiện bằng phương pháp treo khô tại chỗ.

Hệ thống này đặc biệt phù hợp cho các công trình xây dựng mới, các tòa nhà đúc sẵn, cải tạo các công trình hiện có để tiết kiệm năng lượng và các dự án có tiến độ xây dựng chặt chẽ.

3. Tiêu chuẩn hóa thẩm mỹ mặt tiền dễ dàng hơn

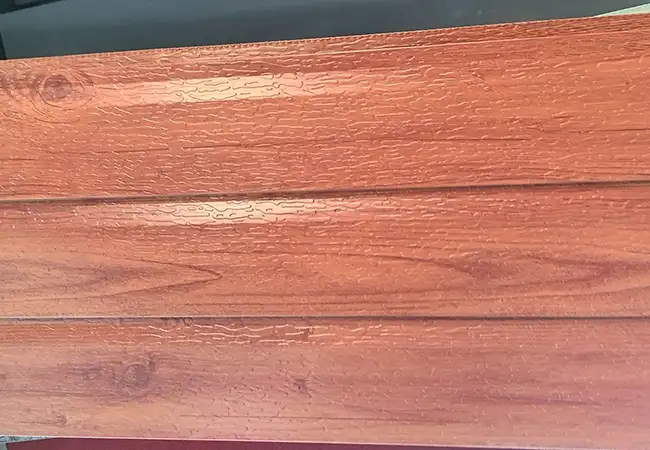

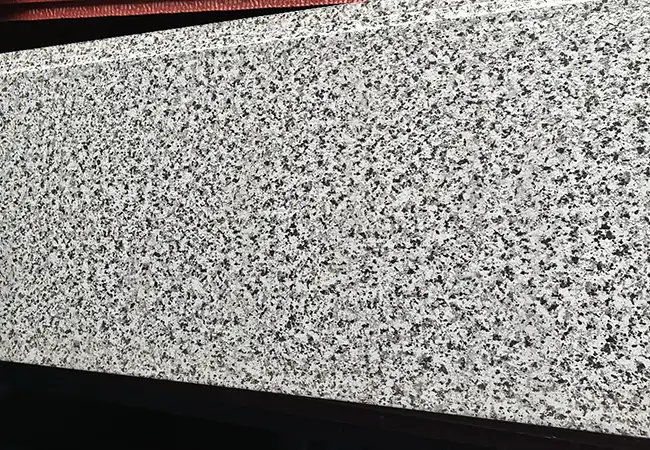

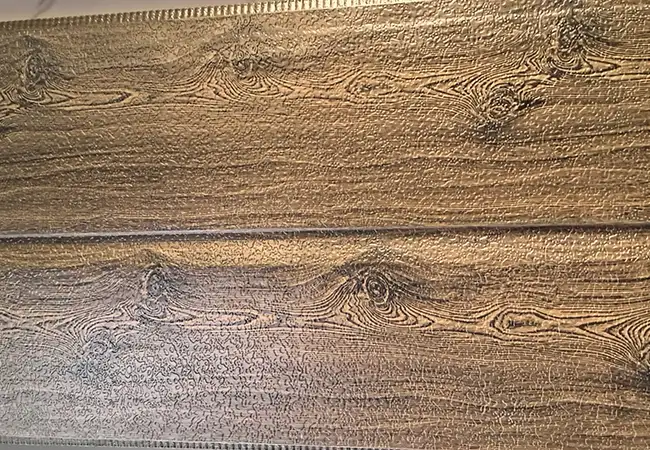

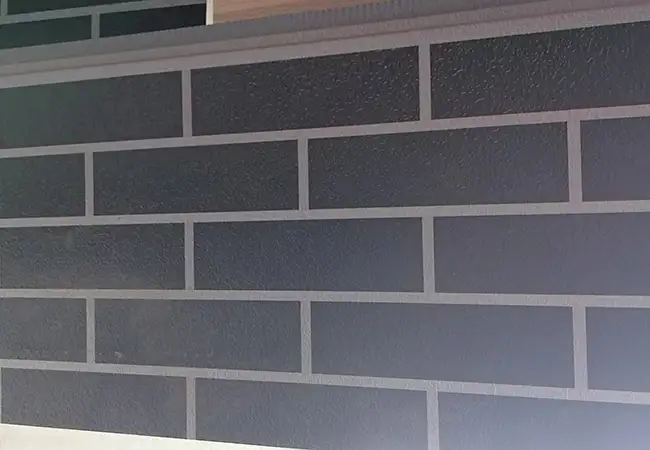

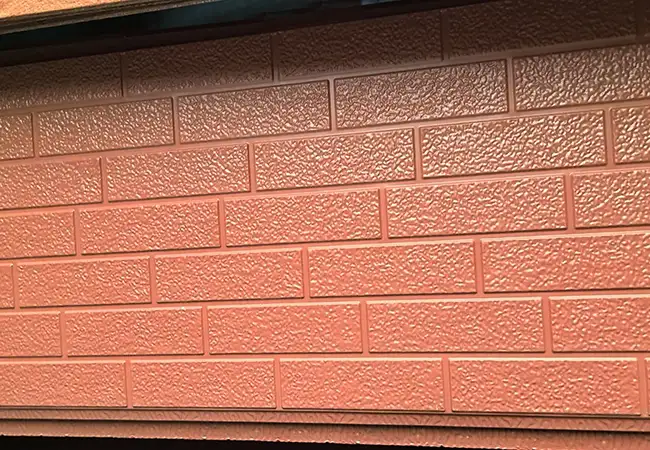

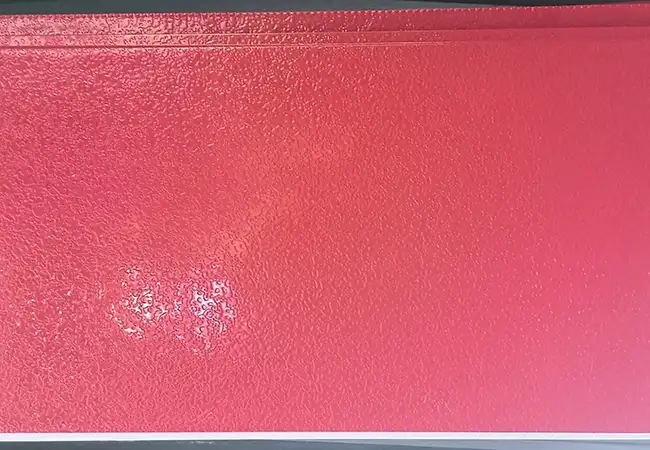

Vì lớp bề mặt trang trí được hoàn thiện tại nhà máy nên màu sắc, kết cấu, kích thước và hiệu ứng bề mặt có thể được kiểm soát một cách nhất quán trong quá trình sản xuất hàng loạt.

Thành phần hệ thống treo khô Keel

Hệ thống treo khô bao gồm các bộ phận sau:

Sống tàu chính: Ống vuông thép mạ kẽm (thường có kích thước 40×40×2mm hoặc 50×50×2.5mm), được cố định vào tường bằng các nẹp góc. Độ thẳng đứng được điều chỉnh trong quá trình lắp đặt keel.

Hội móc áo: Bao gồm các miếng khởi động, móc treo và các miếng điều chỉnh. Chất liệu móc treo là hợp kim nhôm hoặc thép không gỉ, có không ít hơn4 móc treomỗi bảng.

Bu lông neo: Bu lông giãn nở bằng thép không gỉ. Đường kính lỗ khoan phù hợp với thông số kỹ thuật của bu lông, độ sâu chôn ≥40mm.

Khoang thông gió: Khoảng cách các lớp không khí được hình thành bởi độ dày sống tàu, nói chung20 – 40mm, xả hơi ẩm tích tụ trên tường một cách hiệu quả để kéo dài tuổi thọ của tường.

Bảo trì sau: Hệ thống treo khô hỗ trợ tháo rời từng bo mạch. Nên kiểm tra thường xuyên mỗi2 năm, tập trung vào sự ăn mòn của móc treo và sự lão hóa của chất bịt kín. Thay thế kịp thời khi phát hiện vấn đề.

Định nghĩa tấm cách nhiệt khô-Hung

Tấm cách nhiệt treo khô là tấm trang trí cách nhiệt được lắp đặt bằng công nghệ treo khô keel kim loại. Sự khác biệt so với phương pháp neo liên kết là: tấm ván không được dán trực tiếp lên tường mà được cố định vào ke kim loại thông qua các móc treo, có một khoảng trống giữa tấm ván và tường. Ưu điểm của phương pháp thi công này là độ ẩm bên trong tường có thể thoát ra ngoài qua khoang mà không tích tụ trong lớp cách nhiệt và gây suy giảm hiệu suất. Đồng thời, đường tải của hệ thống treo khô rõ ràng và xác định - tải trọng của mỗi tấm ván được truyền qua các móc treo đến khung sống tàu, rồi từ sống tàu đến kết cấu chính.

Thông số kỹ thuật hệ thống treo khô

Đặc điểm kỹ thuật Keel:Thép ống vuông mạ kẽm 40×40×2mm hoặc 50×50×2.5mm

Khoảng cách Keel:Dọc @600mm, khoảng cách ngang theo chiều cao bảng

Chất liệu móc áo:Hợp kim nhôm (6063-T5) hoặc Thép không gỉ (304)

Khả năng chịu tải của móc treo đơn: ≥ 1,0kN(hệ số an toàn ≥ 3)

Chiều rộng khoang thông gió:20 – 30mm (xác định theo độ dày sống tàu)

Đánh giá địa chấn:Với các thông số kỹ thuật keel khác nhau, có thể đáp ứng6 – 8 độcông sự địa chấn

Dự án áp dụng

Tòa nhà siêu cao tầng(Độ cao ≥ 100m): Áp lực gió lớn với yêu cầu nghiêm ngặt về an toàn; hệ thống neo cơ học đáng tin cậy hơn

tòa nhà ven biển: Trong môi trường phun muối cao, hệ thống thông gió trong khoang làm giảm sự tích tụ độ ẩm và làm chậm quá trình ăn mòn

Cải tạo tòa nhà cũ yêu cầu bảo tồn bức tường gốc: Tấm treo không làm hỏng các bức tường bên ngoài ban đầu và không ảnh hưởng đến việc sử dụng bình thường

Các hình thức xây dựng phức tạp: Yêu cầu không gian điều chỉnh sống tàu đa hướng để bù đắp cho sự không bằng phẳng của tường

Tòa nhà thương mại cao cấp: Dự án có yêu cầu cao về độ chính xác lắp đặt và hiệu ứng mặt tiền

Hướng dẫn tùy chỉnh

Việc tùy chỉnh hệ thống treo khô chủ yếu bao gồm:

Bố cục Keel:Khoảng cách sống tàu và các thông số kỹ thuật được xác định dựa trên tính toán tải trọng gió ở mặt tiền tòa nhà. Các thông số của sống tàu có thể khác nhau đối với các tầng và độ cao khác nhau.

Loại móc áo:Có sẵn ba tùy chọn móc treo —Móc treo có thể điều chỉnhthích hợp cho các tòa nhà hiện có với độ phẳng chung,Móc treo cố địnhthích hợp cho các tòa nhà mới có tường phẳng,Móc treo tích hợp cách nhiệtthích hợp cho các tấm cách nhiệt đúc sẵn.

Độ dày lớp cách nhiệt:Chiều rộng khoang có thể được điều chỉnh giữa20 – 40mmtheo yêu cầu thiết kế cách nhiệt.

Tất cả các đầu nối kim loại đều được xử lý bằng mạ kẽm nhúng nóng hoặc chống gỉ Dacromet trước khi giao hàng.

Hỗ trợ dịch vụ sau bán hàng

Jason Building Materials cung cấp hỗ trợ sau bán hàng sau:

- Một lần tái khám miễn phí trong vòng6 thángsau khi nghiệm thu hoàn thiện để kiểm tra các đầu nối ky và tình trạng keo bịt kín

- Phạm vi bảo hành bao gồm: tính chất vật lý của bo mạch (12 tháng), móc treo kim loại và khả năng chống ăn mòn của sống tàu (24 tháng), duy trì độ đàn hồi của keo (12 tháng)

- Đối với các nhu cầu bảo trì ngoài phạm vi bảo hành, chúng tôi vẫn có thể cung cấp phụ kiện và hướng dẫn kỹ thuật, chỉ tính phí vật tư

- Đối với dự án siêu cao tầng vượt quá100m, thời gian bảo hành có thể được kéo dài đến24 thángthông qua đàm phán

Sự định nghĩa

Tại sao hệ thống cách nhiệt tường bên ngoài liên kết thuần túy không được phép sử dụng trên các tòa nhà cao tầng? Vì áp lực gió trên tầng 10 là3 – 5 lầnở trên mặt đất và có thể có nguy cơ rơi rớt sau khi keo bị lão hóa. Có giải pháp nào sử dụng việc sửa chữa hoàn toàn bằng cơ khí không? Hệ thống treo khô sống tàu là một giải pháp neo hoàn toàn cơ học không phụ thuộc vào chất kết dính - mỗi tấm ván được cố định vào sống tàu kim loại bằng4 – 6 móc treo inox, mỗi móc treo độc lập chịu tải với công suất riêng ≥1,0kN.

So sánh ba phương pháp cài đặt

Câu hỏi thường gặp

Câu 1: Sự khác biệt giữa tấm cách nhiệt tích hợp khô và tấm cách nhiệt ngoại quan là gì?

A1: Sự khác biệt chính là phương pháp cài đặt. Ván treo khô được cố định vào tường thông qua hệ thống ke kim loại có móc treo cơ khí, để lại một khoang thông gió giữa ván và tường. Các tấm ván ép được dán trực tiếp lên bề mặt tường. Phương pháp treo khô đáng tin cậy hơn đối với các tòa nhà cao tầng và cho phép thay thế các tấm ván đơn.

Câu 2: Khoang thông gió dùng để làm gì?

A2: Khoang thông gió cho phép thoát hơi ẩm bên trong tường, ngăn ngừa sự tích tụ trong lớp cách nhiệt có thể gây suy giảm hiệu suất. Nó cũng giúp giữ cho bức tường khô ráo và ngăn ngừa nấm mốc và hiện tượng sủi bọt.

Câu hỏi 3: Tấm cách nhiệt treo khô có thể sử dụng cho các tòa nhà cao trên 100m không?

Đ3: Có. Hệ thống treo khô phù hợp cho các tòa nhà có chiều cao không giới hạn. Với thiết kế áp suất gió phù hợp và thông số kỹ thuật của sống tàu, nó có thể được sử dụng trên các tòa nhà siêu cao tầng. Bảo hành có thể kéo dài đến 24 tháng đối với các công trình trên 100m.
