Bảng tích hợp composite bên ngoài

Bảng tích hợp composite ngoại thất là gì

Bảng tích hợp composite bên ngoài là tấm tường ngoại thất có kết cấu nhiều lớp. So với các tấm trang trí cách nhiệt thông thường, nó có thêm lớp gia cố và lớp chống thấm.

Nó thường bao gồm bốn lớp: lớp ngoài là tấm trang trí (cung cấp hiệu ứng mặt tiền và bảo vệ chống chịu thời tiết); lớp thứ hai là lớp gia cố (tấm nhựa vô cơ hoặc tấm gia cố bằng sợi thủy tinh, có nhiệm vụ chống va đập và phân tán ứng suất nhiệt); lớp thứ ba là lớp cách nhiệt (EPS/XPS/rock wool, chịu trách nhiệm cách nhiệt tiết kiệm năng lượng); lớp dưới cùng là lớp nền (cân bằng ứng suất, chống ẩm).

Cấu trúc nhiều lớp mang lại sự ổn định kích thước tốt hơn khi thay đổi nhiệt độ.

Phân bổ chức năng cấu trúc hỗn hợp nhiều lớp

Cấu trúc nhiều lớp của bảng tích hợp composite bên ngoài tương ứng với các chức năng khác nhau:

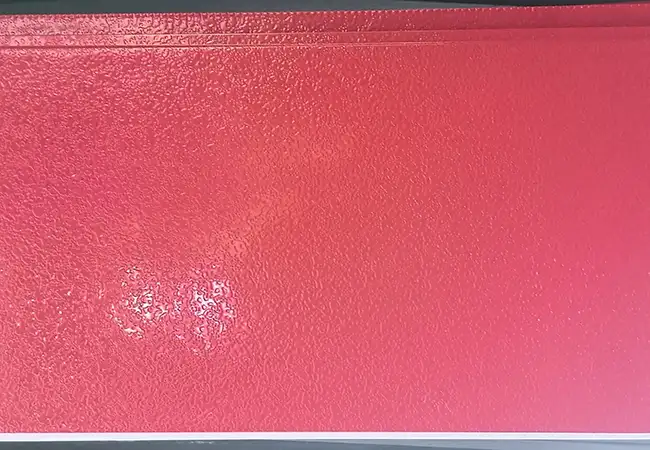

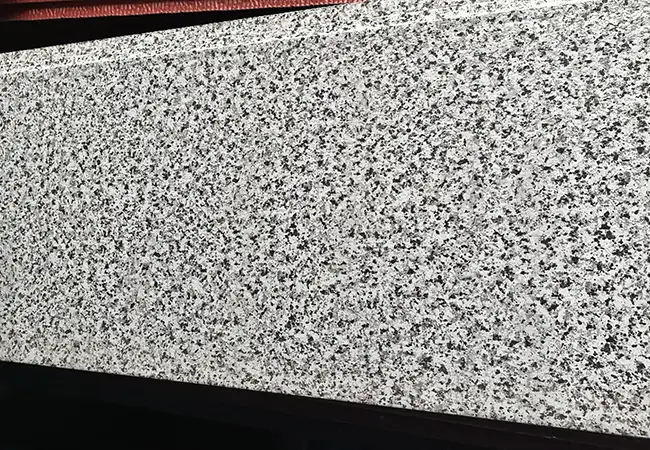

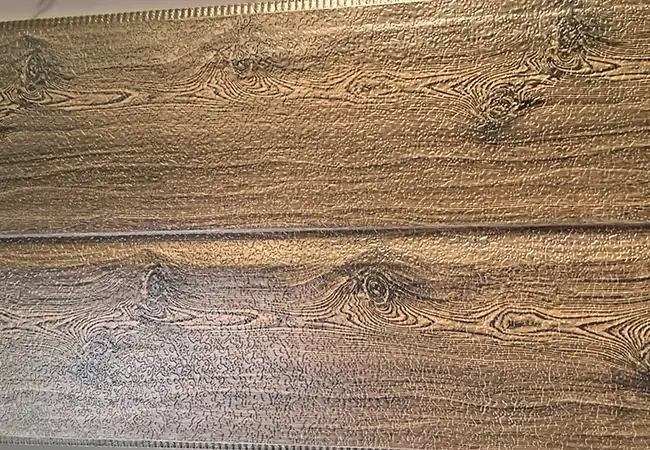

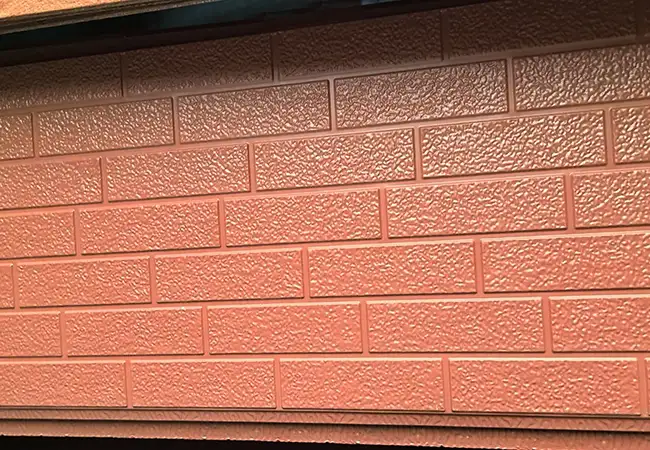

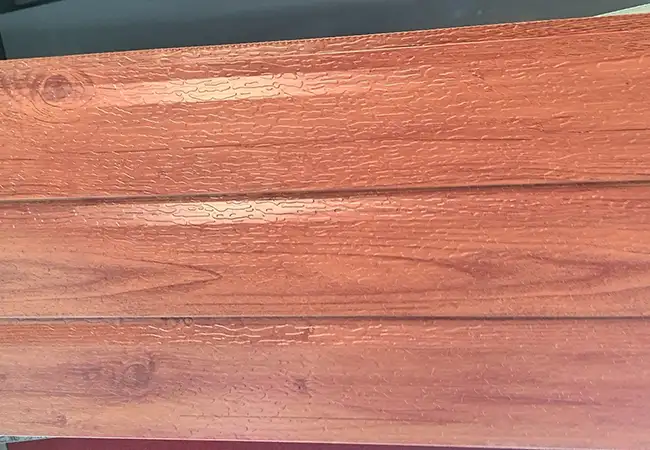

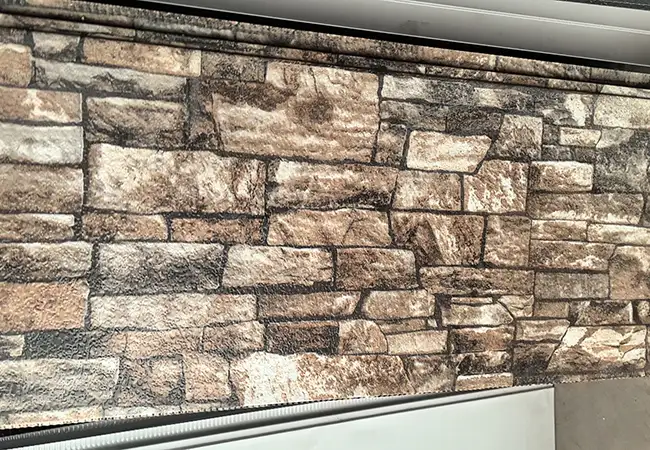

Lớp trang trí(Lớp ngoài 0.5 – 1.5mm): Chịu trách nhiệm về hình thức bên ngoài công trình. Các chức năng chống chịu thời tiết, chống tia cực tím và tự làm sạch được thực hiện thông qua lớp phủ fluorocarbon hoặc polyurethane, yêu cầu thử nghiệm lão hóa tăng tốc 3000 giờ.

Lớp gia cố(Lớp giữa 2 – 5mm): Được làm từ tấm nhựa vô cơ hoặc tấm gia cố bằng sợi, cải thiện độ bền va đập tổng thể và độ cứng khi uốn.

Lớp cách nhiệt(Lớp trong 20 – 100mm): chọn EPS, XPS hoặc rock wool, tiêu thụ năng lượng của công trình được kiểm soát thông qua độ dẫn nhiệt, chỉ số chống cháy phải đạt tiêu chuẩn GB 8624.

Lớp nền(Tấm đáy 0,3 – 0,5mm): Cân bằng ứng suất của tấm, ngăn ngừa cong vênh và biến dạng sau khi lắp đặt, đồng thời cung cấp khả năng cách ly chống ẩm.

Mỗi lớp được kết hợp với chất kết dính polyurethane dưới nhiệt độ cao và áp suất cao. Độ bền của lớp vỏ giữa các lớp phải là≥ 0,1MPa, đảm bảo không bị bong tróc khi sử dụng lâu dài ngoài trời.

Thông số kỹ thuật khác biệt

Sức mạnh vỏ giữa các lớp:≥ 0,08MPa (GB/T 2790-1995)

Độ bám dính của lớp phủ bề mặt:Kiểm tra xuyên suốt Cấp 1 (GB/T 9286-1998)

Sức mạnh tác động:≥ 10kJ/m2 (Không có vết nứt trên bề mặt ván sau khi va chạm với bao cát 10kg)

Khả năng chịu nhiệt:0,5 – 2,5 (m²·K)/W (tùy theo độ dày lõi)

Ổn định kích thước:Tốc độ thay đổi độ dài ≤ 0,3% trong điều kiện 80°C / 24h

Các loại tòa nhà phù hợp

Tường ngoài nhà ở cao tầng(Các tòa nhà cao trên 50m cần có thiết kế chịu áp lực gió đặc biệt)

Trang trí tường ngoại thất & cách nhiệt khối đế khu phức hợp thương mại

Khu công nghiệp Tòa nhà văn phòng Tường ngoài Cải tạo tiết kiệm năng lượng

Hệ thống tường ngoại thất địa điểm văn hóa(Khả năng thích ứng tốt cho tường nhịp lớn)

Căn hộ khách sạn Cải tạo cách nhiệt tường ngoài

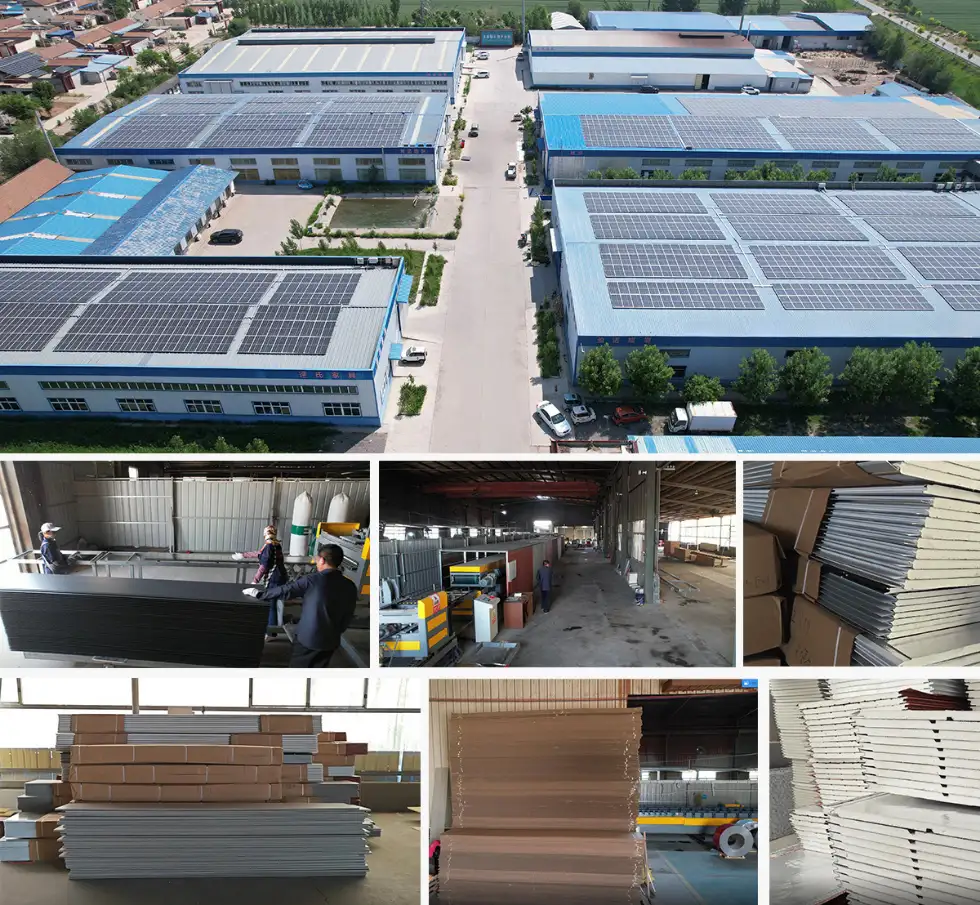

Quy trình sản xuất tùy chỉnh

Xác nhận thiết kế— Khách hàng cung cấp bản vẽ hoặc bản vẽ mặt tiền tòa nhà. Đội ngũ kỹ thuật của Jason phân tích sơ đồ bố trí bảng điều khiển dựa trên bản vẽ. Sơ đồ bố trí đánh dấu vị trí, kích thước, màu sắc và các yêu cầu mở đặc biệt của từng bảng. Sản xuất tiến hành sau khi xác nhận của khách hàng.

Thời gian sản xuất:Thông số kỹ thuật tiêu chuẩn7 – 10 ngày làm việc; tấm có hình dạng đặc biệt (kích thước không chuẩn, tấm cong) yêu cầu15 – 20 ngày làm việc.

Hỗ trợ mẫu & thử nghiệm

Khách hàng có thể nhận miễn phí các tài liệu sau:

- Mẫu bảng trưng bày(300mm × 300mm, bao gồm hiển thị cấu trúc mặt cắt hoàn chỉnh)

- Danh mục sản phẩm(bao gồm hình ảnh các trường hợp dự án đã hoàn thành)

- Danh sách thực hiện dự án(có ghi tên dự án, khối lượng sử dụng, năm hoàn thành)

Khách hàng quan tâm đến việc tham quan hiện trường có thể sắp xếp các chuyến tham quan tới các địa điểm dự án đã hoàn thành hoặc đang diễn ra (cần đặt trước; chi phí vận chuyển do khách hàng chịu).

Trường hợp ứng dụng

Một dự án khu dân cư cao tầng ở Vũ Hán (33 tầng) yêu cầu xây dựng trang trí và cách nhiệt tường bên ngoài tích hợp với ngân sách eo hẹp.

Thiết kế ban đầu chỉ định một hệ thống cách nhiệt bằng thạch cao mỏng, nhưng nhà phát triển lo ngại về các vấn đề nứt và bảo trì sau này, cuối cùng chuyển sang bảng tích hợp composite bên ngoài. Sử dụng chất liệu lõi XPS dày 50mm + hoàn thiện tấm nhựa vô cơ dày 2 mm, lắp đặt treo khô.

Việc xây dựng đã diễn ra90 ngày— Nhiều hơn 10 ngày so với kế hoạch trát mỏng ban đầu nhưng giảm đáng kể rủi ro bảo trì sau này.

So sánh các tấm trang trí khác nhau

Câu hỏi thường gặp

Câu 1: Sự khác biệt giữa tấm composite ngoại thất và tấm trang trí cách nhiệt là gì?

A1: Bảng tích hợp composite bên ngoài bổ sung thêm các lớp gia cố và chống thấm cho cấu trúc trang trí và cách nhiệt cơ bản. Nó có khả năng chống va đập tốt hơn, ổn định kích thước và hiệu suất chống thấm nước, khiến nó phù hợp cho các dự án cao tầng và quy mô lớn.

Câu 2: Tuổi thọ của bảng tích hợp composite bên ngoài là bao lâu?

A2: Tuổi thọ thiết kế là20 – 25 nămvới cài đặt thích hợp và điều kiện sử dụng bình thường.

Câu 3: Ván tích hợp composite ngoại thất có thể được sử dụng trong các tòa nhà cao tầng trên 100m không?

Đ3: Có. Các tòa nhà cao trên 50m cần có thiết kế chịu áp lực gió đặc biệt. Đội ngũ kỹ thuật của chúng tôi có thể tiến hành tính toán tải trọng gió và đưa ra giải pháp khắc phục phù hợp.
