Bảng phân vùng vô trùng

Là nhà sản xuất vật liệu xây dựng, Jason Building Materials cung cấp các tấm vách ngăn vô trùng được thiết kế để ngăn ngừa lây nhiễm chéo. Những tấm này có độ dày đồng đều, cấu trúc chắc chắn và bề mặt không thấm nước, dễ lau chùi giúp duy trì tính vô trùng lâu dài; Ngoài ra, chúng còn có thiết kế gọn nhẹ cho phép lắp đặt, tháo dỡ và cấu hình lại linh hoạt một cách thuận tiện.

Bảng phân vùng vô trùng là gì

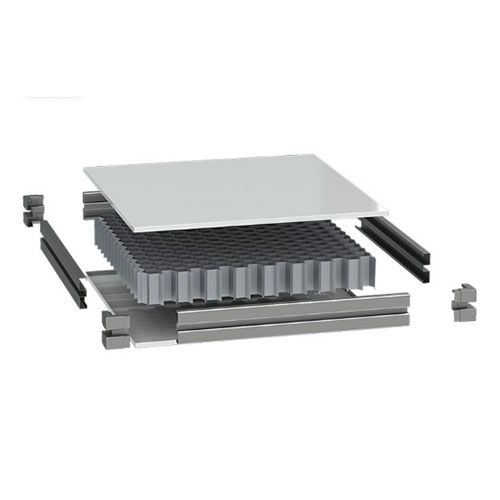

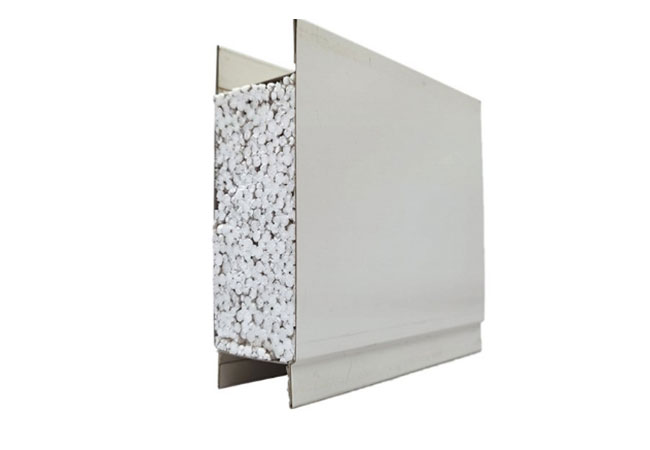

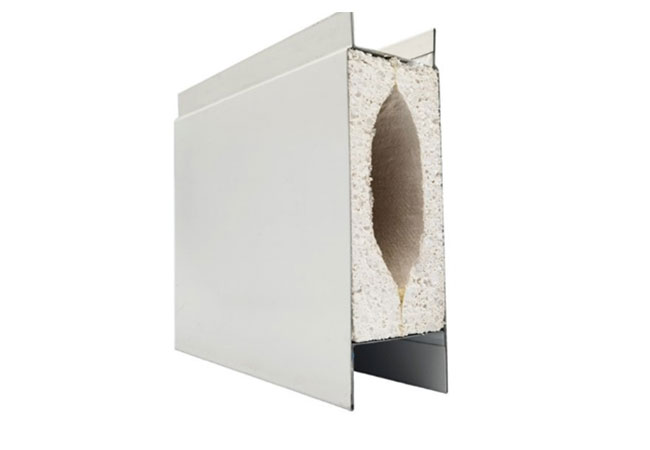

Bảng phân vùng vô trùng là bảng thanh lọc lấy phân vùng sạch làm trọng tâm thiết kế cốt lõi, giải quyết các vấn đề về lưu thông không khí xuyên khu vực và khuếch tán ô nhiễm. Sự khác biệt chính so với các tấm vách ngăn thông thường nằm ở cấu trúc bịt kín bốn cạnh, tạo thành một hàng rào bịt kín kép giữa mỗi tấm được lắp đặt.

Ngoài ra, các vòng đệm đặc biệt được cấu hình tại các kết nối giữa các tấm vách ngăn với trần và sàn, đảm bảo độ kín khí cho từng không gian độc lập và ngăn chặn luồng không khí xuyên qua giữa các khu vực có mức độ sạch khác nhau.

Những điểm chính trong thiết kế phân vùng vô trùng

Ba nút chính cần tập trung vào thiết kế phân vùng với bảng phân vùng vô trùng:

Phân vùng gradient áp suất không khí- Chênh lệch áp suất dương5 – 15Paphải được duy trì giữa các khu vực có mức độ sạch khác nhau. Độ kín khí tổng thể của các tấm vách ngăn ảnh hưởng trực tiếp đến độ ổn định chênh lệch áp suất.

Cách ly chuyển vật liệu— Nên sử dụng phòng đệm hoặc cửa sổ thông qua cho lối đi dành cho vật liệu của xưởng. Các lỗ hở trên các tấm vách ngăn phải được bịt kín để tránh trao đổi luồng không khí giữa các vùng.

Kiểm soát truy cập nhân sự— Buồng thổi khí hoặc phòng thay đồ được lắp đặt giữa các khu vực khác nhau. Các tấm vách ngăn xung quanh khe hở cửa cần được gia cố, lắp đặt khung cửa kim loại để tăng cường độ bền kết cấu.

Nên vẽ sơ đồ tổ chức luồng không khí trong giai đoạn thiết kế phân vùng, làm rõ hướng chênh lệch áp suất và yêu cầu về tốc độ thay đổi không khí cho từng khu vực, sau đó tiến hành bố trí và lựa chọn bảng phân vùng. Nhóm Jiesen có thể cung cấp hỗ trợ thiết kế bản vẽ chi tiết.

Thông số kỹ thuật Những điểm chính

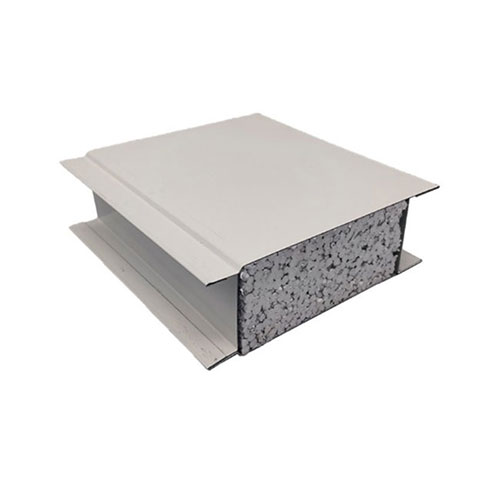

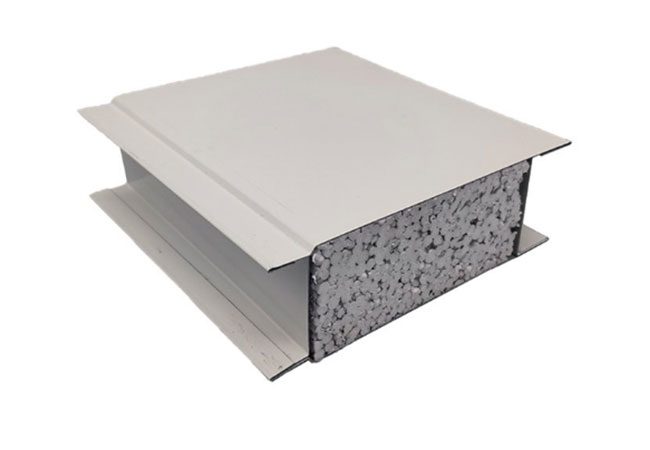

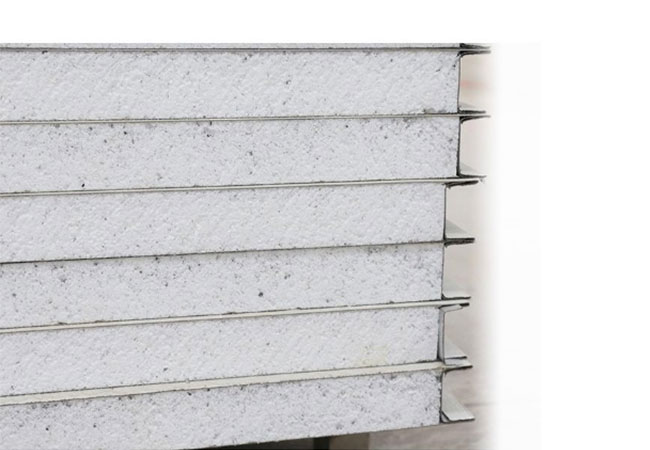

Độ dày của bảng:50mm (tiêu chuẩn) / 75mm / 100mm

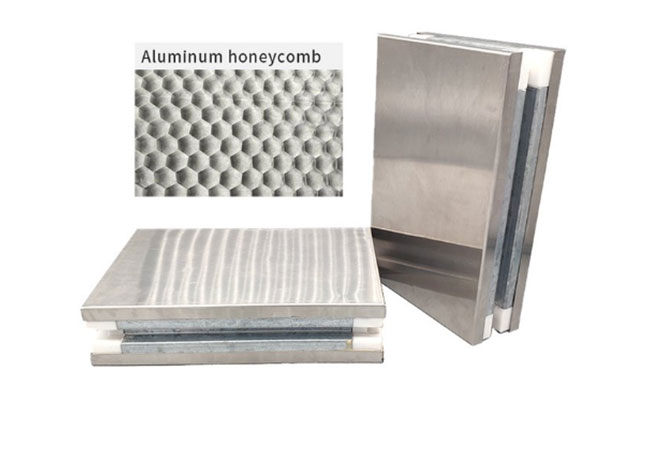

Mật độ vật liệu cốt lõi:Len đá ≥ 120kg/m³ / PU khoảng 40 – 45kg/m³

Phương pháp niêm phong:Lưỡi và rãnh + dải niêm phong EPDM / Keel hợp kim nhôm + con dấu rỗng

Kiểm tra độ kín:Tốc độ rò rỉ không khí ≤2%chênh lệch áp suất dưới 50Pa

Hiệu suất cách âm:RW ≥ 30dB (PU dày 50mm) / RW ≥ 35dB (bông đá dày 75mm)

Chống va đập:Bao cát 10kg rơi từ độ cao 1m, không gây hư hỏng tấm panel

Các ngành & kịch bản ứng dụng

Hội thảo chiết rót doanh nghiệp dược phẩm- Cách ly vật lý giữa các loại thuốc khác nhau để ngăn ngừa lây nhiễm chéo

Xưởng sản xuất phụ gia thực phẩm– Tách biệt giữa khu vực sản xuất axit và kiềm

Xưởng chiết rót túi PE— Cách ly sạch sẽ giữa khu vực chiết rót và khu vực bảo quản nguyên liệu đóng gói bên ngoài

Hội thảo nhũ hóa mỹ phẩm– Kiểm soát phân vùng giữa khu vực bể nhũ hóa và khu vực nghỉ ngơi

Phòng thí nghiệm thử nghiệm của bên thứ ba– Vách ngăn cứng giữa phòng vi sinh và phòng lý hóa

So sánh với vách ngăn kính

Vách ngăn kính có khả năng truyền ánh sáng tốt nhưng không thể đạt được độ kín hoàn toàn (cần có chất bịt kín ở các khoảng trống giữa kính và sống tàu, có nguy cơ keo bị lão hóa và lỏng lẻo về lâu dài). Chúng cũng nặng hơn (kính cường lực 10 mm xấp xỉ25kg/m2).

Mặc dù vách ngăn vô trùng mờ đục nhưng cửa sổ quan sát có thể được lắp đặt trên tường một cách hợp lý (cửa sổ quan sát bằng kính kín hai lớp, kích thước300mm × 400mm, có cùng độ dày với tường), đáp ứng yêu cầu về thị giác trong khi vẫn duy trì tính nguyên vẹn của lớp bịt kín.

Chi phí của các tấm phân vùng là khoảng40% – 50%Vách ngăn kính có khả năng cách nhiệt, cách âm tốt hơn kính.

Hướng dẫn tùy chỉnh

Bảng phân vùng có thể được tùy chỉnh theo các thông số sau:

Mở bảng điều khiển— Vị trí dành riêng cho cửa sổ quan sát, cửa sổ thông gió, cửa thông gió, cắt sẵn tại nhà máy, lắp đặt trực tiếp tại chỗ.

Tấm hình đặc biệt— Đối với các góc không vuông hoặc xưởng đa giác, cung cấp bản vẽ CAD, sản xuất tùy chỉnh theo góc thực tế.

Tấm ốp cột— Để bọc cột nhà xưởng kết cấu thép, sản xuất theo yêu cầu hình chữ U hoặc hình chữ L, tạo hình một lần tại nhà máy giúp giảm việc nối tại chỗ.

Trường hợp ứng dụng

Một xưởng pha chế rắn tại một doanh nghiệp dược phẩm ở tỉnh Giang Tô yêu cầu cách ly hoàn toàn về mặt vật lý giữa hai dây chuyền sản xuất liền kề - Dây chuyền sản xuất A sản xuất thuốc cephalosporin và Dây chuyền sản xuất B sản xuất các chế phẩm uống thông thường.

Không được phép có luồng không khí chéo hoặc lây nhiễm chéo nhân sự giữa hai khu vực.Tấm vách ngăn vô trùng len đá dày 75mmđã được lựa chọn, với vách ngăn kéo dài từ trần đến tấm sàn kết cấu không có khoảng trống. Tất cả các lỗ thông ống xuyên tường đều bị bịt kín.

Kết quả kiểm tra chênh lệch áp suất sau khi hoàn thành:12Pachênh lệch áp suất dương được duy trì giữa các vùng lân cận mà không phát hiện thấy sự khuếch tán hạt qua các vùng.

Tham chiếu cấu hình phân vùng cấp độ phân vùng khác nhau

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa bảng phân vùng vô trùng và bảng phân vùng thông thường là gì?

A1: Sự khác biệt chính nằm ở cấu trúc bịt kín bốn cạnh, tạo thành một hàng rào bịt kín kép giữa mỗi tấm được lắp đặt. Các tấm vách ngăn thông thường thường sử dụng các khớp nối đơn giản mà không xử lý bịt kín, điều này không thể đảm bảo độ kín khí giữa các vùng sạch sẽ khác nhau.

Câu hỏi 2: Làm thế nào để đảm bảo sự ổn định chênh lệch áp suất giữa các vùng sạch khác nhau?

Câu trả lời 2: Ngoài việc sử dụng các tấm vách ngăn kín, độ ổn định chênh lệch áp suất đòi hỏi phải bịt kín tổng thể không gian - bao gồm trần, sàn, các khe hở đường ống và các khe cửa. Nên tiến hành kiểm tra độ kín khí toàn diện sau khi lắp đặt để xác minh hiệu suất bịt kín của hệ thống.
